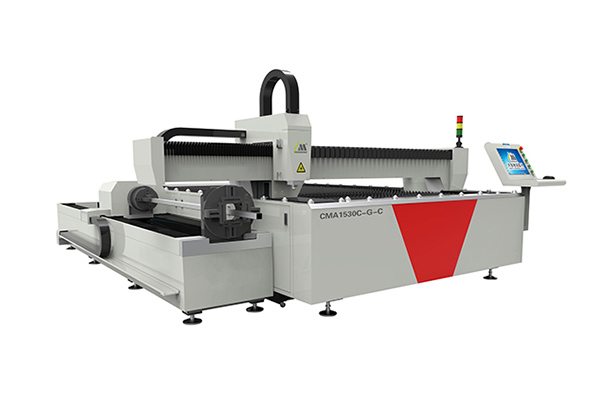

Máy cắt laser fiber cắt ống và cắt tấm 3000×1500mm, Hệ thống cắt laser CMA 1530C-G-C
Máy cắt laser fiber cắt ống và cắt tấm 3000×1500mm, Hệ thống cắt laser CMA 1530C-G-C
Vật liệu ứng dụng
Máy cắt laer fiber CMA1530C-G-C được ứng dụng để cắt nhanh vật liệu kim loại, như thép carbon, thép chống gỉ, hợp kim nhôm, hợp kim titan, tấm mạ kẽm, tấm kẽm tráng nhôm, đồng thau, đồng đỏ, v.v…
Phạm vi cắt
3000mm×1500mm
Độ chính xác định vị
±0.15mm/1000mm
Chiều dài tối đa ống(tùy chọn)
3000mm or 6000mm
Độ chính xác tái định vị
±0.1mm/1000mm
GIới hạn ống (Tùy chỉnh)
Ống tròn: ф20mm~ф150mm; Ống vuông: 20mm~100mm
Môi trường làm việc
PLT, DXF, AI, CAD, etc.
Bộ phát laser
Fiber laser
Môi trường làm việc
0-40℃ Độ ẩm ≤ 80%, không nước ngưng tụ
Nguồn (Tùy chọn)
500W～1000W
Công suất tổng của máy
10KW
Hệ thống truyền động
Động cơ trợ động kép có giá đỡ và các bánh răng nhỏ
Nguồn
Ba pha
Hệ thống cắt ống (tuỳ chọn)
có
Khối lượng tổng
6000Kg
Tốc độ lớn nhất
60m/phút
Kích thước bao ngoài (thiết bị cắt ống 3m)
4350mmx3200mmx1740mm
GIa tốc lớn nhất
0.6G
Kích thước bao ngoài (thiết bị cắt ống 6m)
7650mmx3200mmx1740mm
Các ví dụ về gia công laser:

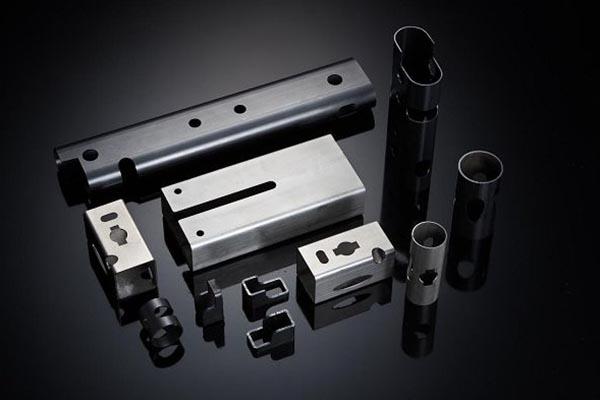

Cắt laser ống thép carbon

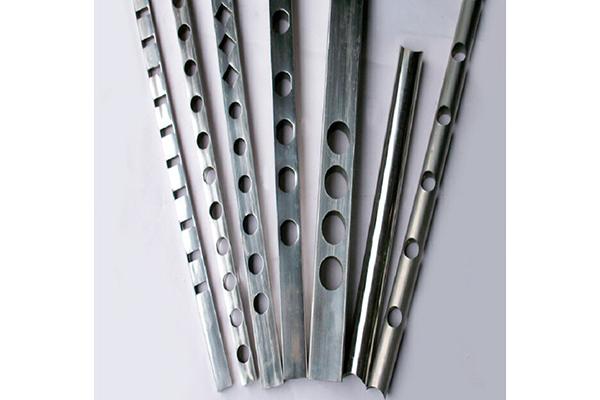

Cắt ống laser

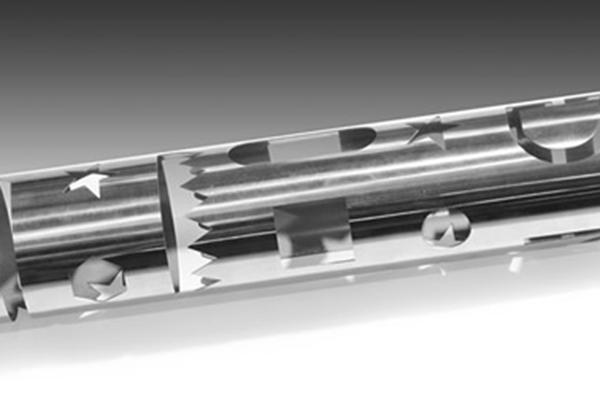

Cắt laser ống khoan

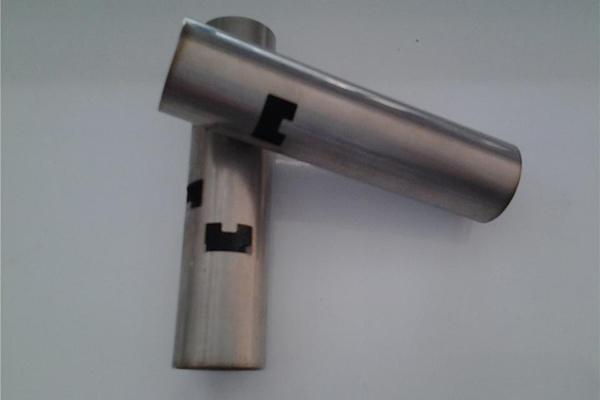

Cắt ống laser

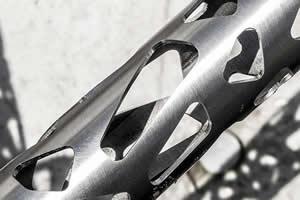

Cắt laser ống thiết diện vuông

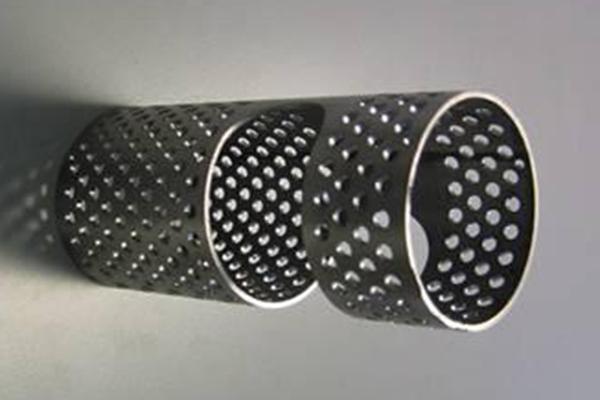

Cắt laser ống thép chống gỉ

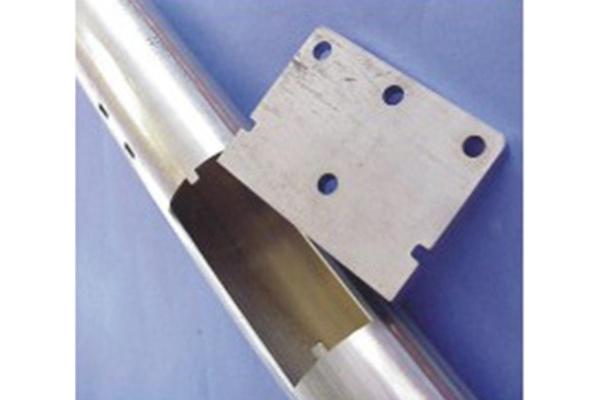

Cắt laser thép dầy

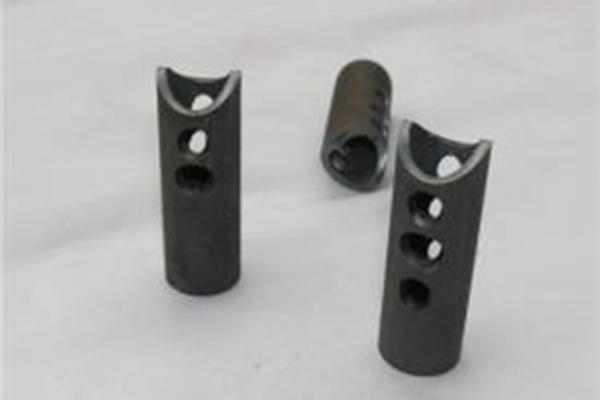

Cắt laser và đột lỗ ống
Đặc trưng sản phẩm
1. Chiếc máy cắt laser fiber này sử dụng để cắt ống thiết diện vuông, tròn, ô van và cắt kim loại dạng tấm;
2. Hệ thống truyền động bánh răng và một dàn cẩu cấu trúc dẫn động kép nhập khẩu từ Đức giúp nâng cao hiệu quả làm việc.
3. Hệ thống máy ép trung tâm đảm bảo ổn định quá trình gia công, đảm bảo sản phẩm gia công có chất lượng và độ chính xác cao.
4. Kích thước gia công chính xác có thể thay thế thiết bị gia công truyền thống, như máy cắt cưa và đục lỗ.
5. Ống hình yên ngựa đi cùng một đĩa chỉ số chính xác đảm bảo có thể cắt ống 6m mà không bị biến dạng.
