Máy cắt ống Fiber Laser HyTube

Vật liệu áp dụng

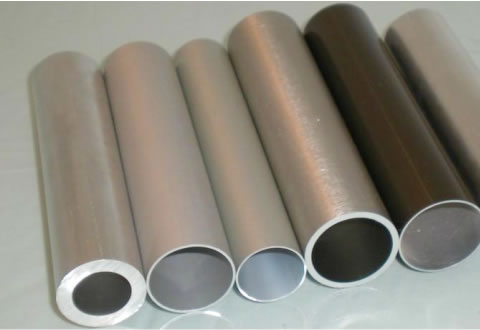

Ống thép carbon, Ống hợp kim nhôm, ống thép không gỉ, ống titan…

Thông số kỹ thuật

Khổ cắt (Dài* Đường kính ống) 9532 6522 6532
9500mm×φ20-310mm,
9500mm×□20-220mm
6500mm×φ20-210mm,
6500mm×□20-150mm
6500mm×φ20-310mm,
6500mm×□20-220mm
Phần đường kính hình tròn có đường kính ≤φ210mm Phần đường kính hình tròn có đường kính ≤φ310mm
Trục Z 200mm 150mm 200mm
Trục X 330mm
Trục Y 10050mm 7050mm 7050mm
Trục A/B Quay vô hạn
Độ chính xác vị trí trục X/Y ±0.05mm/1000mm
Độ chính xác lặp lại vị trí trục X/Y ±0.03mm
Độ chính xác vị trí trục A/B ±30"
Độ chính xác lặp lại vị trí trục A/B ±10"
Tốc độ tối đa vị trí trục X/Y 100m/phút
Tốc độ tối đa vị trí một trục 70rpm
Chiều dài tải gói 2500-6500mm (đo chiều dài tự động
Độ dài cắt 0-3000mm
Trọng lượng máy 10000kg 7500kg 7500kg
Lực kẹp của một hàm chuck 175Kg 145Kg 145Kg
Kích thước máy (Dài*Rộng*Cao) 12m*4.3m*2.8m
Pha/Công suất định mức/Tần số điện áp 3/380V/50Hz
Xếp hạng IP điện áp IP54

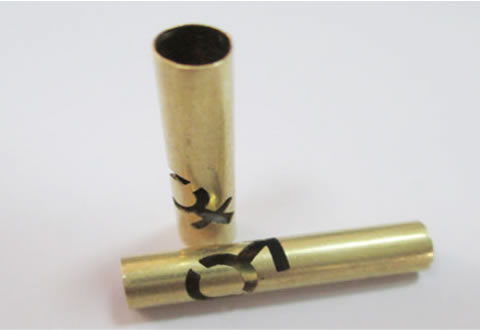

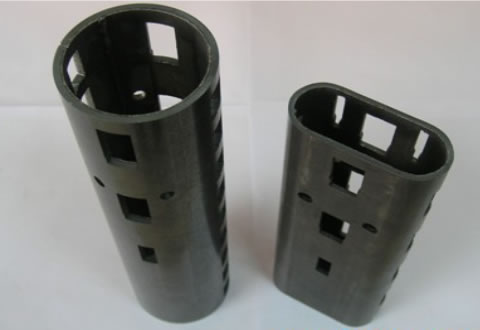

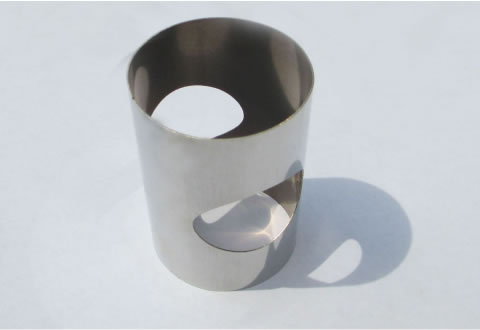

Các ví dụ về sản phẩm

Đặc trưng sản phẩm
1. Hệ thống điều khiển số PA thông qua hệ điều hành Windows, với kênh thao tác cắt laser chuyên dụng, điều này có ích cho việc sử dụng thêm phần dễ dàng, giao diện thân thiện, tính ứng dụng cao.
2. Phần mềm cắt laser chuyên nghiệp, được điều khiển kỹ thuật số, với phương châm “cắt mọi lúc – hiệu quả cao” , giúp ích cho việc tiết kiệm nguyên liệu, nâng cao hiệu suất làm việc.
3. Với đầu cắt laser dạng điện dung, độ cảm ứng cao, linh hoạt, mang lại trải nghiệm sử dụng ổn định và tin cậy.
4. Giá đỡ vận hành được thiết kế đặc biệt, đảm bảo khi đưa ống vào và vận hành, vẫn có thể đỡ và tiếp xúc với bề mặt ống dựa trên từng hình dạng ống khác nhau, tránh tình trạng ống cắt bị tuột ra ngoài, giảm thiểu sự chênh lệch.
5. Chức năng tiếp nguyên liệu hoàn toàn tự động, giảm nhân công mà vẫn đảm bảo hiệu suất làm việc.
6. Hệ thống tự động nhận diện phân loại ống cắt, có thể thực hiện trên nhiều loại ống, tự động hiển thị loại ống cắt và điều chỉnh lập trình gia công phù hợp.
7. Với kho tham số công nghệ cắt hoàn chỉnh, giao diện thân thiện, dựa trên từng loại ống cắt mà thực hiện “cài đặt 1 nút” cũng có thể dựa vào nhu cầu để điều chỉnh tham số cắt laser.
8. Vận hành với độ chính xác cao, hỗ trợ điều chỉnh khí áp và lực kẹp lớn nhỏ, để đạt được hiệu quả cắt cao nhất.
9. Tốc độ định vị có thể đạt tới 100 mét/phút. Tốc độ quay có thể đạt 120 mét/phút.
